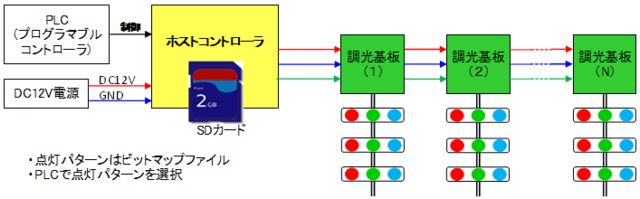

弊社製ＬＥＤ調光基板用のホストコントローラを試作しました。

点灯パターンは２４ビットのビットマップファイルで作成します。
ＳＤカードにはシステム構成ファイルと再生するビットマップファイル群を格納しておきます。
ビットマップの１ライン目から順に点灯パターンとして再生します。
電源投入時にＳＤカードに「DEFAULT.bmp」ファイルがあると自動再生されます。
システム構成ファイルには、調光基板のRGBの並び、最大ピクセル数、初期再生速度、選択信号とビットマップの紐づけ、個別再生速度などを記載します。
選択信号は、ＰＬＣやマイコン、または外部スイッチ等でホストコントローラに入力します。
選択信号により最大６４のビットマップファイルを自由に再生することができます。
